Multiples transformadores en un solo centro: nuevo cálculo de emisión acústica en Geatech

27/07/2026

El módulo Nivel de ruido emitido en centros de transformación incorpora la posibilidad de modelizar la contribución simultánea de múltiples transformadores, con gestión del marco normativo aplicable.

Los centros de transformación modernos incorporan con frecuencia dos o incluso tres transformadores para asegurar redundancia o cubrir distintas cargas. Hasta ahora, los cálculos de emisión acústica se realizaban transformador a transformador. Con esta actualización, Geatech integra la suma energética de todas las fuentes en un único informe automatizado.

Metodología del cálculo.

Cada transformador aporta su propio nivel de potencia acústica (Lw), declarado conforme a la ITC-RAT-07 (R.D. 337/2014). La aplicación combina estas fuentes mediante suma logarítmica de niveles sonoros, obtiene el nivel de presión acústica resultante en el punto de evaluación más desfavorable y lo compara automáticamente con los límites de inmisión establecidos por la Ley del Ruido (Ley 37/2003) y el RD 1367/2007.

El usuario únicamente debe introducir la potencia y los datos acústicos de cada equipo; la herramienta resuelve la propagación, las correcciones de directividad y la comprobación normativa de forma transparente.

Ámbito	Normativa	¿Aplica DB HR?
CT independiente (caseta o prefabricado)	REBT · ITC-RAT 14 · Ley 37/2003	No aplica
CT integrado en edificio (sótano, bajo rasante)	REBT · ITC-RAT 14 · DB HR + Ley del Ruido	Parcialmente (cerramientos)
CT como recinto ruidoso >80 dBA dentro de edificio	ITC-RAT 14 · RD 1367/2007 · justificación propia	Excluido expresamente

El caso especial del CTE DB HR: cuándo aplica y cuándo no

Una de las consultas más frecuentes entre proyectistas es si los centros de transformación deben cumplir el Documento Básico HR de Protección frente al Ruido del Código Técnico de la Edificación. La respuesta depende de cómo esté situado el centro.

Cuando el centro de transformación es una instalación independiente —ya sea una caseta prefabricada en parcela o una construcción de obra aislada— el DB HR no le es de aplicación. Su ámbito se limita a edificios destinados al uso de personas (artículo 2 del CTE), y el propio DB HR excluye expresamente los recintos ruidosos, sujetos a su reglamentación sectorial específica (REBT, ITC-RAT 14 y Ley del Ruido).

Excepción importante: cuando el CT se ubica dentro de un edificio (sótano, planta baja, bajo rasante, etc.), los cerramientos que lo separan de recintos habitables o protegidos colindantes sí quedan sujetos a las exigencias de aislamiento del DB HR, con independencia de la normativa eléctrica. El DB HR exige, para la separación con un recinto protegido, un aislamiento mínimo de DnT,A ≥ 55 dBA (apartado 2.1.1 a).iii); si el recinto colindante es únicamente habitable (no protegido), el valor exigido es DnT,A ≥ 45 dBA (apartado 2.1.1 b).iii).

Si el CT llega a clasificarse como recinto ruidoso por superar los 80 dBA en su interior, queda de nuevo excluido del DB HR, pero el proyecto debe justificar el aislamiento necesario por otros medios para proteger los recintos colindantes.

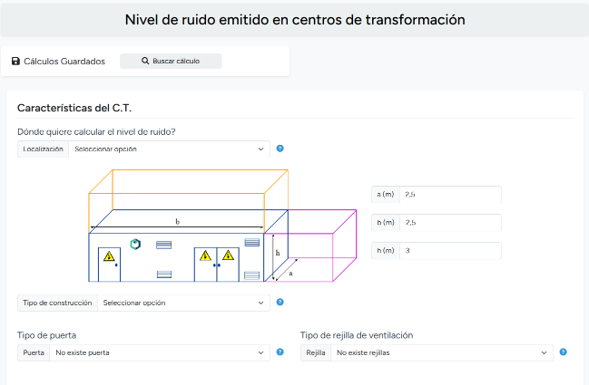

Qué contempla el módulo de Geatech

El módulo detecta automáticamente el escenario normativo aplicable según la configuración del proyecto:

• En instalaciones independientes, verifica el cumplimiento frente a la Ley del Ruido y el RD 1367/2007.
• En centros integrados en edificios, indica el nivel de aislamiento acústico exigido en los cerramientos colindantes con los recintos habitables.

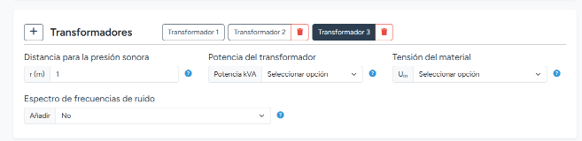

• Con múltiples transformadores, suma energéticamente las contribuciones de cada equipo y evalúa el conjunto, reflejando el peor caso en el informe de resultados.

El informe generado incluye los niveles de potencia acústica de cada transformador, el nivel de presión resultante en los puntos de evaluación y la comparación con los límites normativos.

Consultoría especializada GEATECH

Además del cálculo automatizado, el equipo de consultoría especializada de Geatech ofrece un servicio de acompañamiento normativo completo para proyectos de centros de transformación. Este servicio incluye la valoración de las ordenanzas municipales de ruido correspondientes al emplazamiento concreto del proyecto, así como la valoración del CTE DB HR cuando resulte de aplicación —determinando si el centro está sujeto al Documento Básico y, en caso afirmativo, verificando si la solución constructiva prevista cumple con los valores de aislamiento exigidos.
